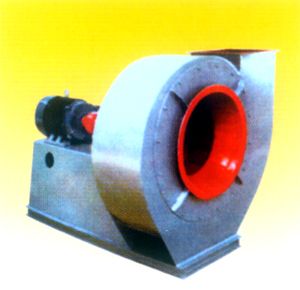

Y8-39、Y9-38型鍋爐離心引風機用途：
本風機均為聯軸器傳動方式，全部為絕大部分為聯軸器傳動方式，少數機型為皮帶傳動，適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況，普通碳鋼材質最高耐溫250攝氏度，特殊要求可定制耐高溫、耐腐蝕型，可耐酸堿，最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。
Y8-39、Y9-38型鍋爐離心引風機特點：
Y8-39、Y9-38型鍋爐離心引風機是由葉輪、機殼、進風口、傳動組、調節門等組成。
1） 葉輪材料是Q345（16Mn），長短相間前向彎曲葉片，葉輪成型后經過靜、動平衡的校正，因此運行會很平穩可靠。
2） 進風口是制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
3） 機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。方便我們清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
4） 傳動組是由主軸、水冷軸承箱、聯軸器等組成。
5） 軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46，加入油量按油位標志的要求。
6） 主軸是由優質的鋼制成的，采用的是滾動軸承，軸承箱有整體式和部分式兩種形式。部分機號采用的軸承箱形式：NO.4~ NO.6.3采用的是整體式軸承箱；NO.7.1~ NO.16采用的部分式軸承箱。兩種上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異，一般按0.5~m3/h考慮的。
7） 調節門是用來調節風機流量大小的裝置。調節門葉片花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由全閉到全開。
Y8-39、Y9-38型鍋爐離心引風機性能：
引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。
2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。
3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。
性能表中提供的參數。引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
性能參數
|
產品型號 |
轉速r/min |
序號 |
全 壓 Pa |
流量 m³/h |
電 動 機 | |
|
型 號 |
功率 kW | |||||
|
Y9-38 № 4 D |
2900 |
1 |
2323～2450 |
3297～4946 |
Y132S1－2 |
5.5 |
|
2 |
2421～2283 |
5495～6594 |
Y132S2－2 |
7.5 | ||
|
Y9-38 № 4.5 D |
2900 |
1 |
2940～3058 |
4695～7824 |
Y160M1－2 |
11 |
|
2 |
2999～2891 |
8607～9389 |
Y160M2－2 |
15 | ||
|
Y9-38 № 5 D |
2900 |
1 |
3636～3851 |
6440～8587 |
Y160M2－2 |
15 |
|
2 |
3832～3567 |
9660～12880 |
Y180M－2 |
22 | ||
|
Y9-38 № 5.6 D |
2900 |
1 |
4557～4802 |
9048～13571 |
Y200L1－2 |
30 |
|
2 |
4733～4635 |
15079～16589 |
Y200L2－2 |
37 | ||
|
3 |
4479 |
18095 |
Y225M－2 |
45 | ||
|
Y9-38 № 6.3 D |
1450 |
1 |
1441～1519 |
6441～9662 |
Y132M－4 |
7.5 |
|
2 |
1499～1421 |
10735～12882 |
Y160M－4 |
11 | ||
|
Y9-38 № 7.1 D |
1450 |
1 |
1833～1931 |
9220～10756 |
Y160M－4 |
11 |
|
2 |
1940～1862 |
12293～16903 |
Y160L－4 |
15 | ||
|
3 |
1803 |
18439 |
Y180M－4 |
18.5 | ||
|
Y9-38 № 8 D |
1450 |
1 |
2323～2460 |
13189～17585 |
Y180M－4 |
18.5 |
|
2 |
2450～2283 |
19783～26378 |
Y200L－4 |
30 | ||
|
Y9-38 № 9 D |
1450 |
1 |
2940～3097 |
18779～28168 |
Y225S－4 |
37 |
|
2 |
3058～2891 |
31298～37558 |
Y250M－4 |
55 | ||
|
Y9-38 № 10 D |
1450 |
1 |
3636～3832 |
25760～30053 |
Y250M－4 |
55 |
|
2 |
3851～3773 |
34346～42933 |
Y280S－4 |
75 | ||
|
3 |
3695～3507 |
47226～51519 |
Y280M－4 |
90 | ||
|
Y9-38 №11.2 D |
960 |
1 |
1999～2117 |
23961～31947 |
Y225M－6 |
30 |
|
2 |
2107～2087 |
35941～39934 |
Y250M－6 |
37 | ||
|
3 |
2038～1960 |
43928～47921 |
Y280S－6 |
45 | ||
|
1450 |
1 |
4557～4831 |
36190～48254 |
Y315S－4 |
110 | |
|
2 |
4802～4733 |
54286～60317 |
Y315M－4 |
132 | ||
|
3 |
4015～4479 |
66349～72381 |
Y315L1－4 |
160 | ||
|
Y9-38 №12.5 D |
730 |
1 |
1441～1529 |
25329～33773 |
Y225M－8 |
22 |
|
2 |
1519～1411 |
37994～50659 |
Y280S－8 |
37 | ||
|
960 |
1 |
2489～2636 |
33310～44413 |
Y280M－6 |
55 | |
|
2 |
2617～2528 |
49965～61068 |
Y315S－6 |
75 | ||
|
3 |
2240 |
66620 |
Y315M－6 |
90 | ||
|
Y9-38 № 14 D |
730 |
1 |
1803～1901 |
35586～53379 |
Y280M－8 |
45 |
|
2 |
1872～1833 |
59310～65241 |
Y315S－8 |
55 | ||
|
3 |
1774 |
71172 |
Y315M－8 |
75 | ||
|
960 |
1 |
3126～3303 |
46798～62397 |
Y315M－6 |
90 | |
|
2 |
3293～3175 |
70197～85796 |
Y315L2－6 |
132 | ||
|
3 |
3067 |
93596 |
Y355M1－6 |
160 | ||
|
Y9-38 № 16 D |
730 |
1 |
2362～2499 |
53120～70826 |
Y315M－8 |
75 |
|
2 |
2479～2401 |
78679～97386 |
Y315L2－8 |
110 | ||
|
3 |
2313 |
106239 |
Y355M2－8 |
132 | ||
|
960 |
1 |
4077～4292 |
69856～104784 |
Y355M3－6 |
200 | |
|
2 |
4234～4145 |
116426～128069 |
Y355L3－6 |
250 | ||
|
3 |
4802 |
139712 |
JS137－6 |
280 | ||
